専用資機材

アンカーバー

（エキスパンドアンカー）

アンカーバー（のり面保護タイプ用）

のり面保護タイプ・擁壁タイプ用

地山と長繊維混入補強土との一体化を図ります。植物根系の伸長を妨げない特殊な構造です。

■規格

  • のり面保護タイプではレキ質土・岩部にはD19 L＝800mm、砂質土・粘性土にD19 L＝1,200mmを用います。

  • 擁壁タイプでは造成断面幅により長さを決定します。

エキスパンドアンカー

根系の伸長を妨げない

エキスパンドアンカー

保水材設置

アンカーバー頭部に

保水材を設置

エキスパンド頭部材

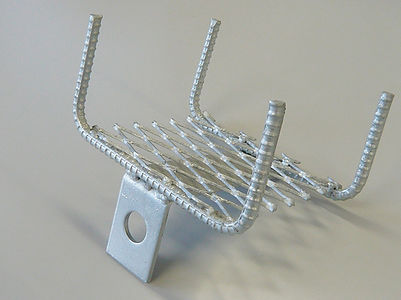

アンカーバー（切土補強土用）

切土補強土用

鉄筋挿入工を併用する場合は、頭部処理方法や部材長さ・径を地山の安定照査結果により決定します。写真に示すエキスパンド頭部材やロックボルト用受圧板も使用できます。

■規格

  • 孔径 φ32

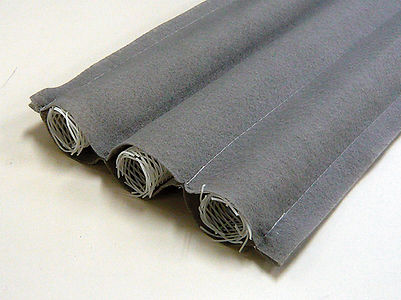

排水材

排水材

地山に、縦排水とする背面排水材と基底部の横排水とする基底部排水材を設置します。フレキシブルなマット構造で地山の凹凸になじみ、排水性と施工性が優れています。

長繊維

（ジオローブ）

長繊維（ジオローブ）

造成後の補強土中でも高い強度を持続するポリプロピレン製の長繊維を混入し、補強土の疑似粘着力とせん断強度を増加させます。（技術審査証明報告書による）

保水材

（モイストブロック）

保水材（モイストブ�ロック）

優れた保水性により十分な水分を供給し、植物の根系伸長を促します。

■項目・規格

  • 縦：100mm

  • 横：200mm

  • 高さ：75mm

（鉱物繊維成形品）

給糸装置

（高精度給糸装置）

給糸装置

■給糸能力

  • 繊維太さ
    標準 100～900dtex（最大3,300dtex）

  • 給糸ホース長
    標準50m（実用給糸最大距離160m）

  • 給糸ホース径
    専用ホース φ25mm

■電源及び消費電力

  • 電源
    AC100V±10%・単相・50/60Hz

  • 消費電力
    最大1.5kVA

■使用圧縮空気圧及び空気量

  • 圧力
    標準0.7MPa（最大1.0MPa）

  • 消費空気量
    標準1.5Nm³/min（最大2Nm³/min）　​

■本体

  • 外形寸法
    L 900mm×W 550mm×H 1,060mm

  • 重量
    225kg
